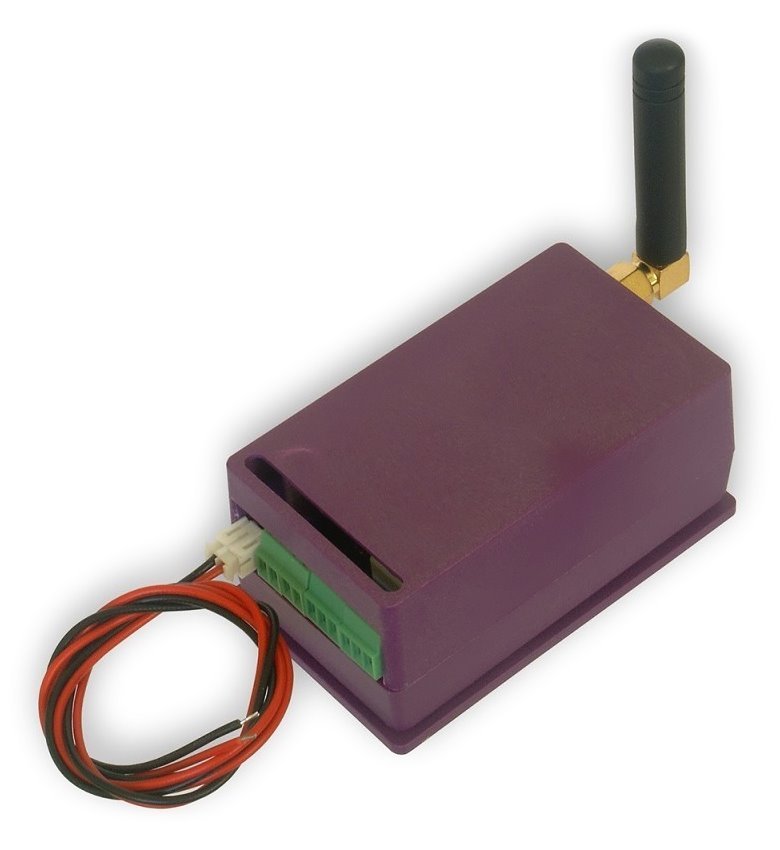

Tinycontrol GSMKON-040

GSM kontrolér pro LAN ovladač s konfigurací přes webové rozhraní.

Nejsou potřeba žádné další kabely, žádná instalace ovladačů a žádný speciální software. Zákazník jednoduše vloží SIM kartu, zapne zařízení, přihlásí se ke svému účtu, zadá identifikační číslo svého zařízení a přidá ho do seznamu svých zařízení.

Další nastavení se provádí prostřednictvím konfigurační stránky na serveru mqtt.ats.pl. Webové rozhraní používá ke komunikaci se zařízením protokol MQTT a datový přenos GPRS.

V případě, že SIM karta nepoužívá výchozí nastavení přístupu k internetu, poskytujeme v instalačním postupu, jak změnit nastavení zařízení pomocí SMS.

Pracovní režimy (GSM kontrolér může pracovat ve všech těchto režimech současně):

• Ovládání voláním z autorizovaného čísla (ve skutečnosti zapne relé a např. otevře bránu).


• Ovládání a příjem informací prostřednictvím SMS.


• Ovládání a příjem dat přes server pomocí protokolu mqtt.


• Místní automatizace pomocí podmínek nastavených na zařízení, které mohou mít za následek například zapnutí výstupu v závislosti na senzoru.

Hardware

• 2 analogové vstupy: pro rozsah 0-5 V a 0-33 V, pro měření napětí, stejnosměrného proudu (jsou potřeba další senzory), teplotní senzory, fotorezistory - senzor soumraku, senzor tlaku a mnoho dalších.


• Digitální vstup ve standardu 1-Wire - měření až 8 teplotních sond DS18B20.


• Digitální vstup ve standardu I2C - pro mnoho různých senzorů nebo rozšíření výstupů.


• Sériová sběrnice (UART 3,3 V).


• 2 logické vstupy - jako monitor stavu (otevírání/zavírání dveří, senzory PIR atd.), funguje jako tlačítko pro ruční přepínání.


• 1 relé (NO, C, NC).


• Měření napájecího napětí a teploty na desce.

Software

• Konfigurace přes web.


• Podpora SMS příkazů a upozornění.


• Změna stavu výstupu provedením hovoru z autorizovaného čísla.


• Podpora až 100 čísel autorizovaných pro funkci volání.


• Podpora komunikačních protokolů HTTP (GET) a MQTT.


• Kalibrace senzorů.


• Výpočet rozdílu naměřených hodnot ze vstupů.

Další informace a specifikace na https://tinycontrol.pl/en/gsm-controller-v42/

ZÁKLADNÍ SPECIFIKACE

Napájecí napětí: 5-55 V

Spotřeba energie: 0,2 W (krátkodobě 5 W)

Relé: AC 125 V, 3 A

Anténa: externí, SMA konektor

SIM karta: nanoSIM

Provozní teplota: -20 až +55 °C

Rozměry: 69 x 40 x 29 mm (bez základny DIN a antény)

Hmotnost: 56 g

Obsah balení:

GSM kontrolér/řadič v plastovém krytu

DIN montážní základna

Anténa (všesměrová, zisk 2 dBi)

Napájecí kabel 30 cm (se zástrčkou - rozteč 2 mm)

Hardware a konfigurační manuál
